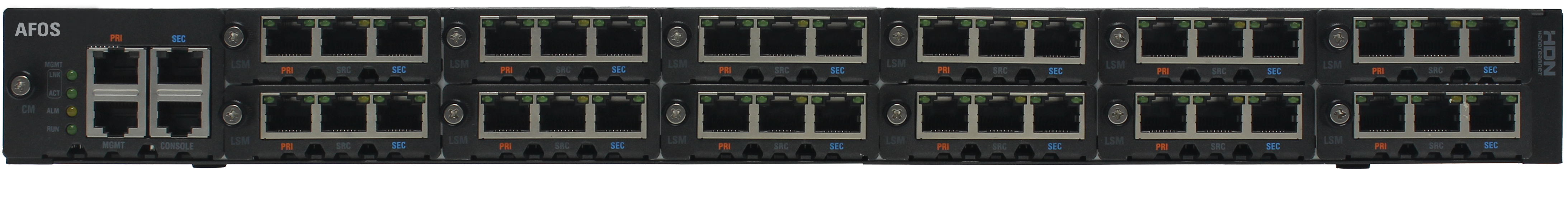

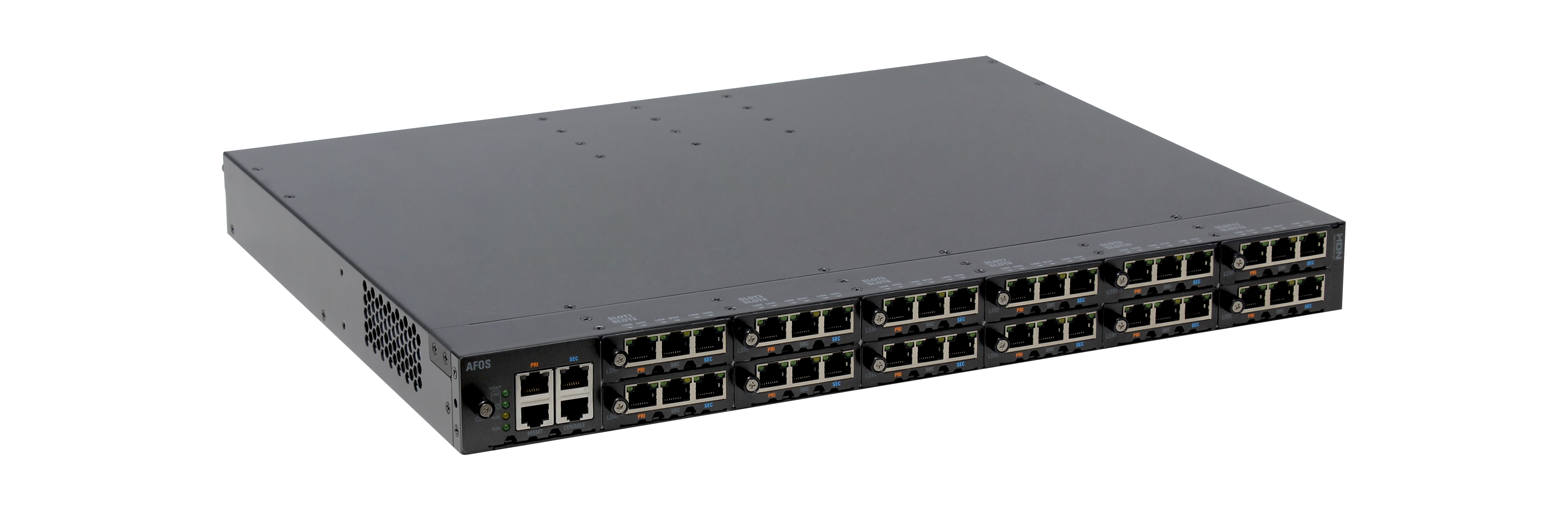

지능형 고성능 네트워크 이중화 시스템 - AFOS(Advanced FailOver System)





단일 네트워크 인터페이스(NIC)환경을 네트워크
이중화 구성으로 변환하여 장애 발생 시에도
무중단 네트워크 서비스를 제공
무중단 네트워크를 위한 지능형 Failover 시스템



AFOS 개요

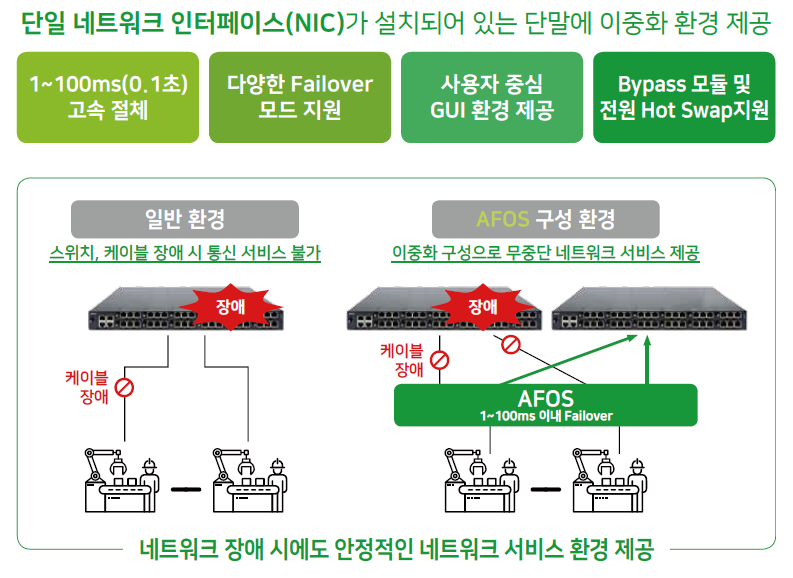

단일 네트워크 인터페이스(NIC) 환경의 단말에 이중화 환경을 제공해, 무중단 네트워크 서비스로 설비 정지를 방지



Ethernet Path Failover
고 신뢰 네트워크 구축

- 이더넷 링크 장애 감지
- 스위치 장애(Hang up)감지
- 전원장애 감지
- Ping, SNMP를 이용한 스위치 이상유무 감지

Smart Network Connection Recovery
신속한 장애 대응

- 빠른 복구를 위한 통신 프로토콜
- 포트 그룹별 정책 설정과 일괄 전환
- 일괄 전환 후 상태유지 및 원상복귀 모드 지원

Flexible System Management
차별화된 관리 편의성 제공

- 1RU 12Port Density로 포트 가용성 제공
- 다양한 Management Protocol 지원
- Web을 이용한 간편한 관리

High Reliability
업무 연속성 보장

- Temperature, EMC, SAFETY
- CPU 모듈을 포함한 전체 모듈 Hot-Swap 지원으로 신속한 유지보수 가능









다양한 Failover Mode 지원

AFOS의 Ethernet Path failover는 3가지 Failover Mode를 사용할 수 있습니다





CM Failover Mode

• Control Module에서 상위 스위치와 통신 상태 감시에 의한 Failover
• 상위 스위치 Hang up 감지

LSM Failover Mode

• Link Switch Module에서 상단 스위치와 링크 상태 감지에 의한 Failover
• 케이블 장애 및 상단 스위치 전원 장애 감지

Heartbeat Failover Mode

• Heartbeat 발생기를 이용한 Probe 패킷 모니터링에 의한 Failover
• 네트워크 전체 통신 경로 상태 감지
